多工位并行贴附，持续匹配整线节拍
系统产能由产品进站、标签分张、离型剥离、视觉定位、贴附压合、质量检测和产品离站的完整周期共同决定。多套贴附单元通过柔性输送支路独立运行，并根据工位状态、剩余物料和等待队列动态分配产品。
动力电池并行贴附系统布局示意
物料经入口缓存分配至可用贴附工位，完成标签供料、编码校验、视觉补偿、自动贴附及质量复检后受控合流。系统可根据下游要求采用顺序合流或基于产品编码的非顺序流转。
系统运行特点
01 完整周期核算
系统持续产能按： Q＝3600×m×η÷tc 进行核算。m为有效工位数，tc为单工位完整周期，η为综合运行系数。机械手单次运动时间不能直接作为系统节拍。
并行负荷分配
系统根据工位运行状态、标签余量、当前周期和入口队列分配产品，避免固定轮询造成快工位等待或异常工位持续接收任务。
降级产能管理
四工位系统退出一台后，理论能力降至正常状态的75%。只有剩余工位能力仍高于主线需求时，系统才能保持额定输出；缓存只能延迟降速，不能替代产能。
缓存覆盖可量化
缓存覆盖时间按“有效缓存数量÷主线节拍”计算。例如20个缓存位在30 PPM下仅覆盖40秒，主要用于吸收短时波动，不作为长时间维护储备。
从标签供料到贴后检测，全流程稳定受控
稳定贴附需要同时控制产品身份、标签状态、离型剥离、贴附基准和压合结果。系统在贴附前完成产品与标签匹配，在贴附后确认几何位置和可见缺陷，异常产品不得直接进入后续工序。
01 产品到位，自动匹配贴附配方
产品进入贴附工位后完成挡停、导向和二次定位。系统读取产品码或载具码，查询产品型号、贴附位置、标签料号和当前配方。
02 标签逐张分离，拦截空取与双张
料仓根据标签尺寸、刚度和叠放高度完成限位及托料。真空曲线、取料位移或双张传感器用于识别空取、双张和分张失败。
03 离型材料受控剥离，标签信息同步校验
带离型载体的标签在转移过程中完成受控剥离，并确认标签与离型材料已完整分离。追溯标签同步读取标签编码，与产品编码和配方进行匹配。
04 产品与标签双视觉定位
相机分别识别标签基准和产品基准，计算X、Y及角度补偿。视觉用于修正允许范围内的姿态偏差，不替代稳定的机械定位基准。
05 按材料特性完成贴附与压合
贴附机构按设定方向和轨迹建立初始接触，再通过滚压、刮压或仿形机构完成排气和边缘压合。压力、位移、速度和压合方向按材料配方管理。
06 贴后自动复检，异常产品受控分流
贴后视觉检查漏贴、错贴、位置、角度、轮廓及可见表面缺陷。NG产品进入复检或返修路径，原始结果、检测图像和人工处理记录全部保留。
工程参数
- 适用材料：带独立离型载体的预切追溯标签、绝缘标签及胶片；其他材料状态需通过样件验证。
- 材料验证：根据标签尺寸、厚度、刚度、卷曲量、离型力、胶黏特性及产品表面确定工艺方案。
- 完整节拍：包含产品进站、定位、分张、剥离、视觉、贴附、压合、检测及离站时间。
- 系统产能：按Q＝3600×m×η÷tc核算；m为有效工位数，tc为完整周期，η为综合运行系数。
- 分张与剥离：连续验证空取、双张、粘连、剥离不完整及标签释放失败的拦截能力。
- 贴附精度：中小尺寸标签可按±0.5 mm级目标评估，最终以产品基准和标签公差确认。
- 角度与覆盖：X、Y、角度和关键边缘分别验收；大尺寸胶片重点确认覆盖量、露边量及禁止侵入区域。
- 视觉检测：位置、角度和轮廓按量化阈值验收；气泡、褶皱和翘边按约定缺陷样本确认检测下限。
- 身份防错：校验产品编码、标签编码或批次、标签料号及配方版本，不匹配时禁止贴附或放行。
- 换型验收：分别确认配方切换、料仓更换、治具调整、视觉调用及首件验证时间。
针对不同标签与胶材，建立稳定贴附工艺
稳定贴附不能只依据标签外形设计。材料刚度、离型力、静电、胶黏体系、产品表面状态及环境温度，都会影响分张、剥离、转移和压合结果。项目实施前需使用真实标签、离型材料和产品样件完成验证。

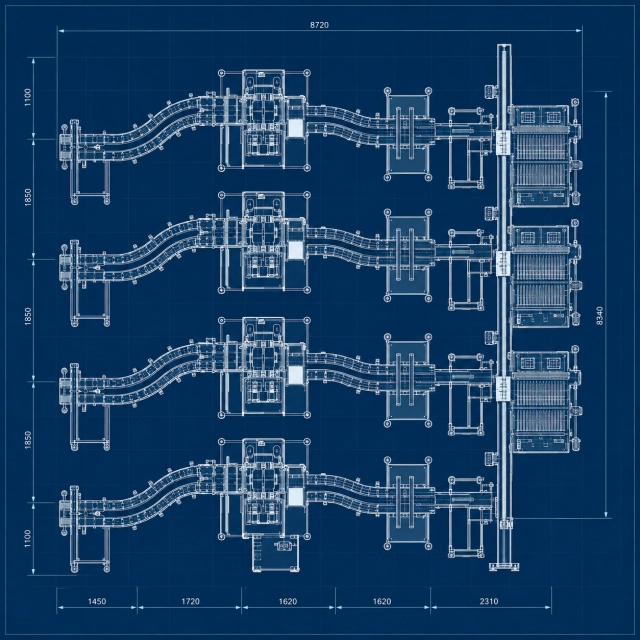

总体布局与物流方向
展示多路来料输送、支路缓存、合道区域、主线输出、安全围护、控制柜和维护通道的相对位置。
展示重点：上游支路数量、物流方向、合道位置、主线输出方向和设备维护空间。
总体布局与物流方向
展示多路来料输送、支路缓存、合道区域、主线输出、安全围护、控制柜和维护通道的相对位置。
展示重点：上游支路数量、物流方向、合道位置、主线输出方向和设备维护空间。
总体布局与物流方向
展示多路来料输送、支路缓存、合道区域、主线输出、安全围护、控制柜和维护通道的相对位置。
展示重点：上游支路数量、物流方向、合道位置、主线输出方向和设备维护空间。
用真实样件验证贴附效果
样件验证覆盖分张、剥离、真空吸附、视觉识别和压合过程，并形成可执行的取料速度、真空阈值、剥离角度、贴附压力及压合轨迹。
对于薄膜、透明材料或静电敏感片材，还需验证除静电位置、粉尘吸附、标签释放及视觉检测边界。
从稳定供料到精准压合，每个关键环节都可控
系统将供料、剥离、定位、贴附和检测作为完整工艺设计。每个核心单元均对应明确的失效风险和验收要求，确保设备不仅能够完成贴附，还能长期维持节拍、位置和质量稳定。
构成稳定贴附的核心单元
片材稳定供料
配置料仓限位、升降托料、余料预警、吹气分张、除静电及快速换仓结构。
离型剥离与无损转移
完成真空取料、离型剥离、离型材料回收及标签保持检测，避免胶面污染或标签变形。
产品精准定位
网带或柔性线负责连续输送，贴附工位通过挡停、侧向归正、顶升或专用治具建立独立基准。
双视觉识别与校验
分别识别标签和产品基准，并完成标签编码、产品身份、配方及坐标补偿校验。
受控贴附与仿形压合
根据标签材料和产品表面选择平面贴附、滚压、刮压或仿形压合，并监控关键压力或位移。
在线检测与NG分流
贴后完成视觉测量、NG标记、异常分流、图像存储及返修复检。
决定贴附质量的关键控制
防止空取、双张与粘连
通过真空曲线、取料位移和双张样本验证分张能力。离型材料未完整分离时禁止执行贴附。
保证贴附表面清洁稳定
贴附前确认产品表面清洁、干燥且无明显油污、粉尘和异物，必要时配置清洁及除静电。
控制位置、角度与覆盖边界
X、Y、角度和关键边缘分别测量，不以标签中心合格代替绝缘覆盖范围合格。
减少气泡、褶皱与局部悬空
根据胶材设置初始接触位置、贴附方向、压合速度和作用力，避免大面积一次压下形成空气滞留。
确保关键边缘完整贴合
对圆角、异形边缘、最小覆盖量、最大露边量和禁止侵入区域进行重点复检。
杜绝错料、错标与配方错误
产品型号、标签料号、标签编码、配方版本和视觉程序必须匹配，任一信息异常时禁止放行。
每一张标签可核对，每一次贴附可追溯
系统在贴附前建立产品与标签的匹配关系，贴附后记录位置测量、缺陷判定及最终处理结果。视觉能力按材料、光源、分辨率和缺陷样本定义，不将外观检测结果直接等同于胶黏强度合格。
产品与标签准确匹配
记录产品编码、标签编码或批次、标签料号、供料仓位、贴附工位和配方版本。唯一编码标签在贴附前完成有效性及重码校验。
位置偏差实时补偿
相机测量产品及标签基准，计算X、Y和角度修正量。补偿量超过机构或工艺允许范围时，系统停止贴附并进入异常处理。
贴附缺陷自动判定
漏贴、错贴、位置、角度和轮廓按量化阈值判定；气泡、褶皱和翘边按最小缺陷尺寸、对比条件及允许误判率建立标准。
NG返修全过程留痕
NG产品进入隔离、人工复判或返修路径。原始图像和检测结果不可覆盖，返修后生成新的复检记录和最终处置状态。
覆盖清洁、贴附、检测与返修的完整工艺集成
贴附质量与前序表面状态、标签信息、压合方式和后续复检密切相关。系统可根据追溯标签与绝缘胶片的不同工艺目标，组合清洁、编码校验、仿形贴附和返修复检单元。

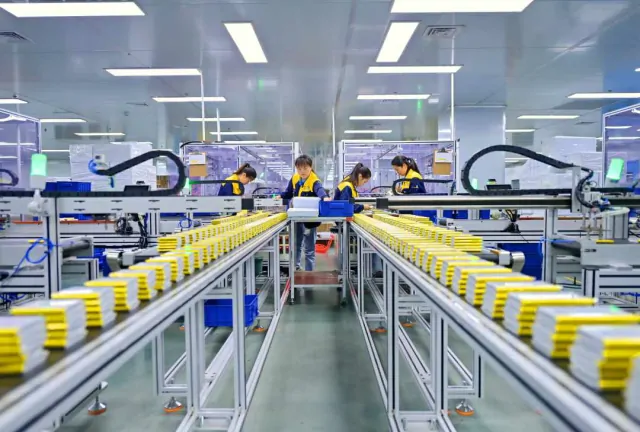

多入口柔性链供料系统
适用于底面稳定或已载具化的物料，可完成水平弯道、多支路接入和连续缓存。裸电芯应用需验证接触面、导向摩擦和蓝膜保护。

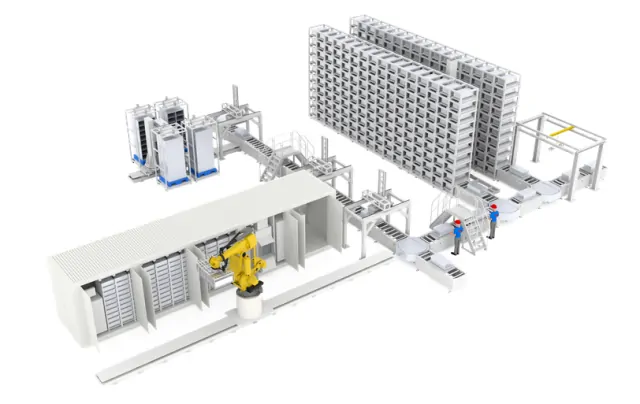

托盘循环与缓存系统
为电芯或模组提供统一输送和定位基准。托盘数量按在制品、空托盘回流及异常备用量统一核算。

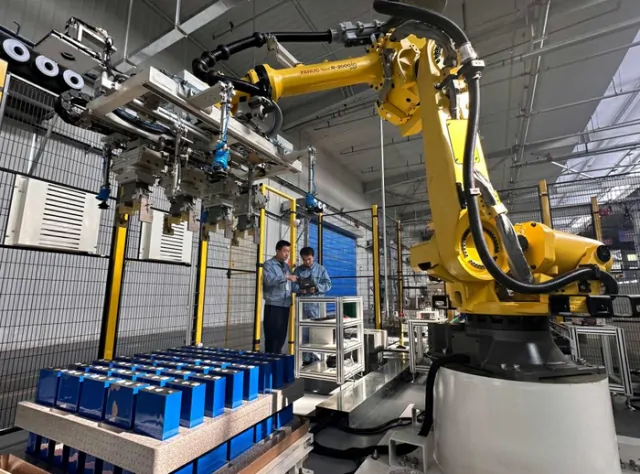

机器人上下料集成
适用于拆垛、姿态转换及跨线转序。实际节拍按等待、抓取、运动、放置和复位的完整循环时间计算。

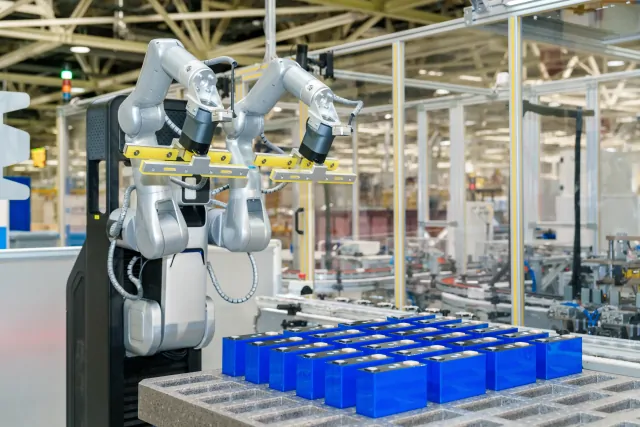

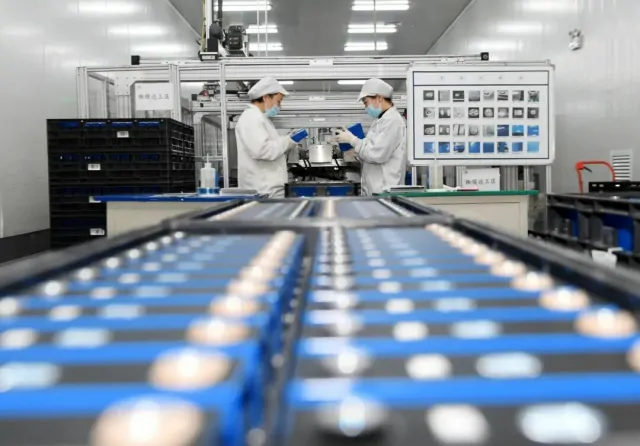

检测分选与异常分流
连接扫码、OCV/IR、测厚和极性检测。未读、结果无效或状态不符的物料进入复检或NG隔离区。
