高空路径规划与地面物流分层
当生产设备、AGV路线、人员通道和检修区域集中在同一平面时，继续增加地面输送线容易形成路径交叉和接口冲突。高空系统将载具提升至上层输送网络，在目标区域下降交接，使生产物流、空载具回流与地面作业分层运行。

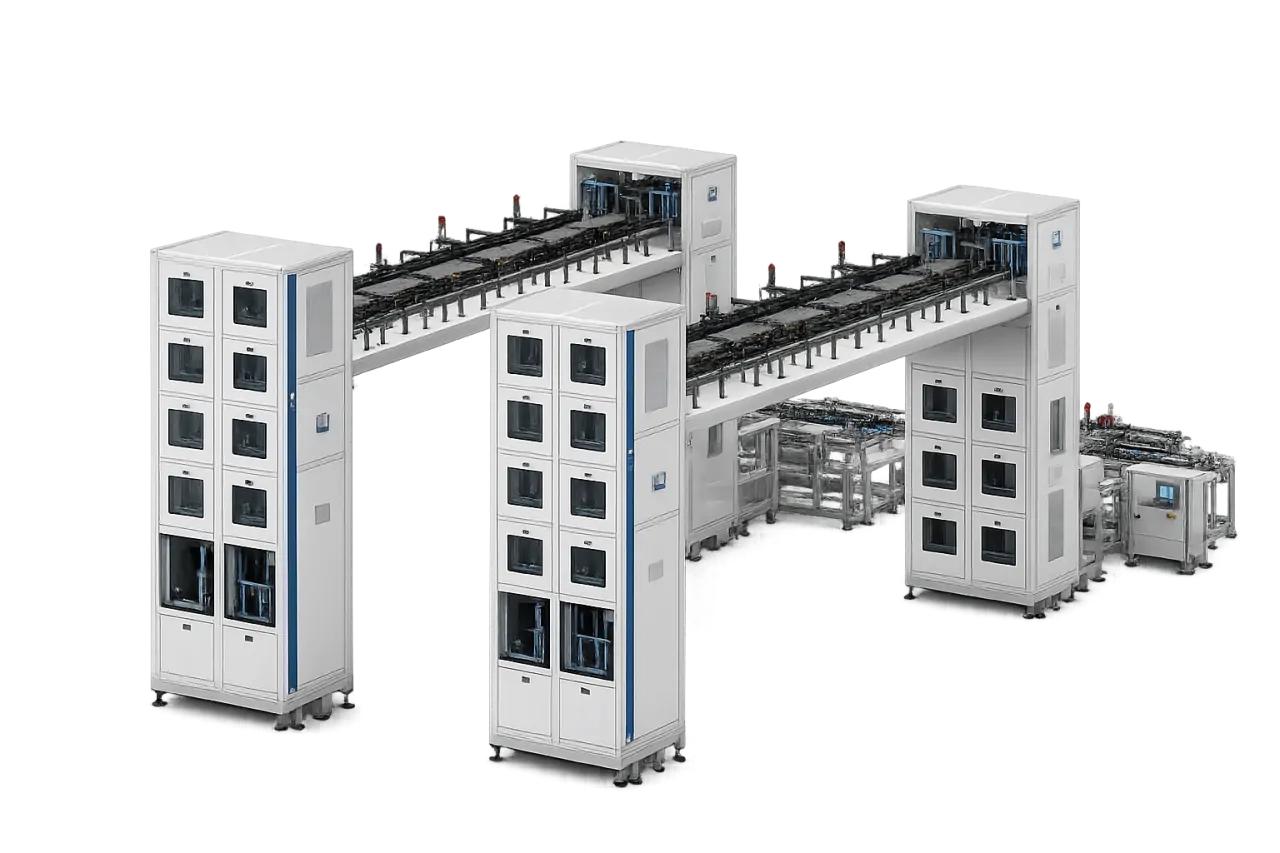

动力电池高空输送系统布局示意
根据入口与出口标高、厂房净高、设备分布和物流方向设置提升点及高位路径。各提升机可承担生产物料上行、下行或空载具回流任务，并通过高位缓存协调不同工段的节拍差异。
系统运行特点
01 垂直水平协同
提升机与高位输送段采用统一任务控制。载具完成身份、位置和目标路径确认后，依次执行进站、提升、平层、高位输送和出站交接。
02 地面物流分层
高位路径可跨越工艺设备、AGV路线和人员通道，减少生产物流与地面作业交叉，并保留单机维护、物料补充和设备搬入空间。
03 高位缓存解耦
缓存容量按有效工位数量和目标节拍共同评估。12个有效缓存位在6 PPM条件下可覆盖约2分钟短停，实际配置还需校核恢复后的排空能力。
04 路径预留与扩展
在支撑结构承载、消防净距和控制接口允许的条件下，可预留分流、合流及新增接驳位置，降低后续工段调整对主路径的影响。
高空输送系统组成与运行逻辑
高空系统的核心不是单次提升动作，而是地面接驳、平台进出、高位输送和目标工位交接的完整任务闭环。系统需提前确认提升资源、目标路径和出口缓存，避免载具进入提升机后因下游无位长期占用平台。
01 地面接驳与任务建档
载具由前序输送线、机器人或固定接驳台进入入口区。系统读取载具编号和产品状态，并建立起始位置、目标位置、物料类型及任务优先级。
02 资源预约与队列管理
PLC或调度系统确认提升平台、目标层、高位路径和出口缓存均可用后生成任务。双向运行时，生产物料与空载具任务按优先级和等待时间排序。
03 平台进料与安全确认
平台到达入口层并完成平层后，防护门开启，载具进入轿厢输送段。载具完整到位、边界无侵入、门体关闭且安全回路正常后，提升动作才被允许。
04 垂直提升与平层保持
提升机按设定速度和加减速曲线运行。到达目标层后完成减速、平层确认和制动保持，平台与固定输送段满足交接条件后方可开启出口防护。
05 高位输送与目标交接
载具进入高位输送网络后，根据目标工位和路径占用状态执行缓存、分流或合流。目标提升机或下游设备返回接收许可后，再完成下降或水平交接。
06 任务闭环与状态更新
载具完全离开交接区域后，系统更新当前位置、任务状态和工艺记录。发生断电、急停或人工移料时，未完成任务被冻结，核对实物位置后再执行恢复。
工程参数
输送对象：电芯托盘、模组载具、周转箱、工装板及空载具
载具尺寸：典型L400–1200 × W300–1000 × H150–800 mm
额定载荷：30–250 kg/载具
提升形式：往复式提升，支持单向、双向及多标高任务
服务层站：典型2–4个交接标高
提升行程：2.5–12 m
提升速度：0.2–1.0 m/s
完整循环：18–45 s/循环
持续产能：80–200载具/h
平层精度：目标±1–2 mm
水平速度：5–15 m/min
缓存能力：6–20个有效工位，覆盖约2–10 min短停
输送方向：支持单向输送、双向调度及空载具回流
控制方式：PLC＋远程I/O＋HMI分区控制
系统接口：支持MES、调度系统及上下游设备握手
安全配置：制动、防坠、超载、门锁、极限位、急停及维修隔离
工作环境：5–40℃，室内工业环境
验收项目：满载节拍、平层重复性、交接稳定性、断电保持及异常恢复
工程设计与项目实景
高空系统设计需同步校核物流路径、支撑结构、提升机基础、消防净距和高位检修条件。确定提升行程和输送路线后，还需验证满载挠度、偏载工况、动态启停、平台对位及故障状态下的人工接近和部件更换路径。
高空路径与设备区域协同
高位路径需避让梁柱、风管、桥架、喷淋系统和起重设施，并为提升机顶部驱动、转弯段、挡停机构及传感器保留检修空间。支撑结构应按满载缓存、偏载和启停动态工况校核，不能仅按输送线静态自重设计。
总体布局与物流方向
展示多路来料输送、支路缓存、合道区域、主线输出、安全围护、控制柜和维护通道的相对位置。
展示重点：上游支路数量、物流方向、合道位置、主线输出方向和设备维护空间。
总体布局与物流方向
展示多路来料输送、支路缓存、合道区域、主线输出、安全围护、控制柜和维护通道的相对位置。
展示重点：上游支路数量、物流方向、合道位置、主线输出方向和设备维护空间。
总体布局与现场实施
布局同时规划正常供料、异常品退出、空载具回流和维修进入路径。线体需保留驱动、传感器、挡停机构及安全门的检修空间，避免以压缩维护通道换取表面上的紧凑布局。
配置范围与运行质量控制
高空输送系统需要同时验证提升能力、结构承载、完整循环周期和故障恢复。额定载荷只代表基础承载能力，不能代替满载节拍、平台对位、高位缓存和断电保持等系统级验证。
典型配置范围
提升模块
往复式提升平台、轿厢输送段、导向立柱、驱动机构、制动和机械防坠装置。
高空输送模块
直线段、水平弯道、分流段、合流段、缓存段及高空支撑结构。
接驳与定位模块
入口缓存、出口缓存、挡停器、侧导向、顶升定位及载具到位检测。
安全防护模块
封闭式防护、检修门、安全门锁、极限位、超载检测和紧急制动。
电控与通信模块
PLC、变频或伺服控制、HMI、远程I/O及与MES和上下游单机的通信接口。
检修维护模块
维护平台、爬梯、检修门、故障释放机构及必要的吊装和更换空间。
运行质量控制
提升防坠控制
提升平台需配置独立制动、防坠和位置确认，单一传感器失效不能直接导致载具自由下落。
交接间隙控制
提升平台与固定输送段之间的高度差、水平间隙和中心偏差必须受控，避免载具卡滞或冲击。
载具稳定性控制
根据载具重心和底部接触面设置导向、限位和加减速曲线，防止提升或弯道输送时倾斜、滑移。
路径占用管理
载具进入下一段前必须确认目标区空闲，防止提升机出口堵塞后仍持续接收物料。
断电状态保持
断电或急停时，提升平台和载具位置必须保持可控。恢复运行前重新核对实际位置与控制记录。
异常隔离与恢复
对提升超时、门锁异常、载具偏位和高位堵料分别报警，并提供受控的手动恢复流程。
提升调度、安全联锁与异常恢复
高空系统需要协调提升机、入口缓存、高位输送段和目标工位的运行状态。控制系统根据任务优先级、路径占用和下游许可分配提升任务，并通过平台定位、门锁、防坠和交接检测形成完整安全联锁，确保载具在正常运行及异常恢复过程中始终处于受控状态。
提升任务调度
根据入口队列、目标层站、路径占用和生产优先级分配任务，减少空载往返与局部排队。
路径占用控制
高位输送段、提升平台和交接工位采用分区占用管理，目标区域未清空时禁止载具进入。
提升安全联锁
平台到位、门锁闭合、载具定位、防坠和制动状态均满足条件后，提升机才允许动作。
异常诊断与恢复
对堵料、偏位、超时、门锁异常及断电状态进行分类处理，恢复运行前重新核对平台和载具位置。
与高空系统配套的输送与集成方案
高空系统可独立承担跨区域物流，也可与生产供料、空载具回流、分流缓存及移动物流系统协同设计。方案选择应基于载具重量、完整循环、任务方向和厂房条件，而不是只比较提升高度。
高空供料与地面接驳系统
通过提升机将地面来料送入高空输送网络，并在目标工段下降交接，适合跨设备或跨通道连续供料。
生产物流与空载具分层回流
生产载具与空托盘采用不同高度或独立路径运行，减少双向物流交叉及地面回流线占用。
多工段高位分流与缓存
在高空主线上设置分流、合流和缓存支路，根据产品型号、设备状态和生产顺序分配至不同工段。
AGV、机器人与提升机集成
通过固定接驳台、位置确认和任务握手连接AGV或机器人，使移动物流与固定高空输送系统形成闭环。
